그랜드패킹 / Gland Packing

그랜드 패킹(Gland packing)이란 ?

Seal은 기밀을 유지하고 외부의 오염물질로부터 유입을 방지하기 위해 설치하는 부품의 총칭입니다. 실의 종류는 크게 Static seal 과 Dynamic seal 두 가지 종류로 구분됩니다.



Static seal 은 대표적으로 가스켓을 예로 들 수 있습니다. 플랜지와 플랜지 사이에 삽입되는 Seal을 뜻 합니다. dynamic seal은 그랜드 패킹과 메카니칼 실 두가지로 분류 할 수 있습니다. 차이점은 가스켓은 면과 면 사이에 끼워져 고정된 상태를 의미하며 Dynamic seal은 회전하는 구간 즉 Shaft의 밀봉에 사용되는 것을 뜻합니다.



그랜드 패킹의 주요 목적은 펌프나 회전체의 샤프트 축의 밀봉을 위해서 Stuff box에 끼워지거나 밸브의 밀봉에 사용됩니다.

그랜드 패킹의 재질



그랜드 패킹은 일반적으로 섬유 직조로 제작됩니다. 필요에 따라서는 Metal 이나 고무, Polymer 재질로 제작하기도 합니다.



그랜드패킹선정



가장 먼저 선행되어야 하는 것은 바로 내약품성입니다. 플랜트 산업에서 사용되는 그랜드 패킹은 각종 화학성분이 함유되어 있는 유체를 다루기 때문에 각 성분에 맞는 패킹을 선정해야 합니다. 일반적으로 물같이 외부로 유출되어도 문제가 없는 경우는 Static 실인 그랜드 패킹을 사용하지만 그렇지 않고 유독성 유체를 다룰 때는 Dynamic 실인 Mechanical 실을 고려해야 합니다.



그랜드 패킹은 크게 Compression packing 과 Hydraulic Packing 으로 분류가 됩니다.

각각의 응용 분야에 있어 두 가지 타입의 패킹 중올바른 것을 선정하는 것이 중요하다는 것을 기억해야 합니다.

 Aramid Packings Glass packings Graphite Gland Packings PTFE Gland Packings amie/Cotton



Compression packing 은 일반적으로 사용되는 타입이며 Leak을 어느정도 용인되는 응용 분야에 사용할 수 있습니다. Hydraulic packing 은 Leak 양이 일정량 이상 허용하지 않는 분야에 사용합니다. 주로 Hydraulic 이나 Pneumatic 을 다루는 장치에 사용하게 됩니다. 가장 대표적인 것이 Control valve 라고 할 수 있습니다. 대부분의 재질은 Rubber 나 PTFE 같은 Polymer 재질을 사용하며 V-type 으로 패킹을 만들어서 압착력을 증가 Leak를 최소화 하게 설계 및 제작되어 있습니다.

그랜드 패킹은 Stuff box 에 설치되어 Shaft 부위의 기밀을 유지하기 때문에 샤프트에 발생하는 마모에 대해서 항상 고려해야 하는 사항입니다. 펌프나 회전기계제조사들은 이러한 마모에 의한 샤프트의 수명을 향상 시키기 위해서 그랜드 패킹과 접촉하는 면에 메탈라이징을 적용하기도 합니다.



그랜드 패킹 선정 시에 사용하고자 하는 패킹이 윤활유를 장시간 유지할 수 있는지 입니다. 회전할 때 발생하는 열과 속도 마찰 등에 의한 윤활유를 얼마나 오랫동안 유지할 수 있는지가 패킹의 수명과 shaft의 마모율을 낮추는 최선의 대책입니다.



마지막으로 고려해야 할 것은 사용 온도입니다. 마찰에 의한 발열은 패킹에 영향을 주기 때문에 사용 온도를 사전에 협의하여 알맞은 패킹을 선정해야 합니다.



	윤활유입 테프론함침 면섬유 팩킹 양질의 면사를 팔편 도는 격자편으로 편조하여 제조한 팩킹으로 특수윤활재와 고순도의 PTFE액이 함침되어져 SLEEVE의 손상을 우려해야하는 펌프 또는 선박용에 탁월한 기능을 보유한 팩킹이다.
	윤활유입 테프론함침 아크릴섬유 팩킹 폴리아크릴로니트릴 필라멘트에 PTFE를 함침시켜 만듦으로 해서 팩킹의 강도를 높인제품으로, 마모와 충격에 대한 저항을 가지며, 경제성이 뛰어나 기존의 석면제품의 대체품으로 사용되는 팩킹이다. 일반적인 펌프나 밸브에 사용된다. (※고속회전체에는 부적합 합니다.)
	테프론 섬유 편조 팩킹 P.T.F.E 섬유를 8편 또는 격자편으로 편조한 팩킹으로 내약품성 및 내식성이 극히 우수하여 팩킹에 의한 유체의 오염을 방지하는 용도에 적합한 팩킹으로 거의 모든 산, 알칼리용제, 회전기기, 왕복운동기기, 밸브등에 사용된다
	윤활유입 테프론 섬유 편조 팩킹 테프론섬유팩킹(SC 1200)에 특수윤활제를 함침시킨 팩킹으로내식성이 가장 우수한 팩킹이다. 거의 모든 약품에 사용 가능하며, 기계적 강도가 강하며, 내마모성도 우수하다. 부식성 유체, 염산 초산 및 각종 화학약품, 펌프, 왕복운동기기, 회전기기 등에 사용된다.

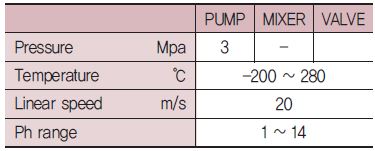

	흑연입 테프론 섬유 팩킹 P.T.F.E에 흑연과 윤활유를 가공에 의해 일체화한 섬유사를 단면각형으로 견고하게 편조한 코일팩킹이다. 자체윤활성과 내구성, 열전도성이 우수하여 석유화학, 케미칼, 동력산업에 유용하게 쓰인다.
	윤활유입 테프론함침 탄화섬유 팩킹 탄화섬유사를 P.T.F.E 디스퍼젼과 윤활유를 함침시킨뒤 단면 각형으로 편조한 코일팩킹으로, 펌프용으로 사용시 내열, 내약품성이 우수하며, 자기윤활성이 뛰어나 마찰열에 의한 팩킹의 손상이 적어 수명이 연장된다. 산, 알칼리용액, 해수, 공업용폐수 등에 사용된다.
	윤활유입 테프론함침 탄소섬유 팩킹 탄소섬유를 P.T.F.E 분산액과 함침하여 격자편으로 조밀하게 직조한 팩킹으로 내열성과 내약품성이 우수하며, 마찰열의 방산이 용이하고 수명이 길다. 부식성유체, 증기, 유기용제, 탄화수소, 각종유류, 회전기기, 밸브, 회전펌프, 교반기, 플랜지등에 사용된다.
	윤활유입 테프론함침 아라미드섬유 팩킹 아라미드섬유사에 P.T.F.E를 함침시켜 직조한 팩킹으로 매우 높은 인장강도를 가짐으로 이송하는 유체내의 슬러지가 많아 팩킹의 조직이 쉽게 파괴되고 팩킹을 자주 교환해야 하는 부위에 사용하면 극대의 효과를 낼 수 있는 팩킹이다. 물, 해수, 공업폐수, 산 및 알칼리용액, 각종 유기용제 등에 사용 된다.
	인코넬선입 그라파이트섬유 팩킹 그라파이트얀섬유에 내열성이 우수한 인코넬선을 보강하여 조밀하게 편조한 팩킹으로 고온, 고압에서 안정된 성능을 유지함은 물론, 기존의 그라파이트 몰드 팩킹의 단점을 보완하여 신축성이 뛰어나 특히 밸브팩킹용으로 적합한 제품입니다

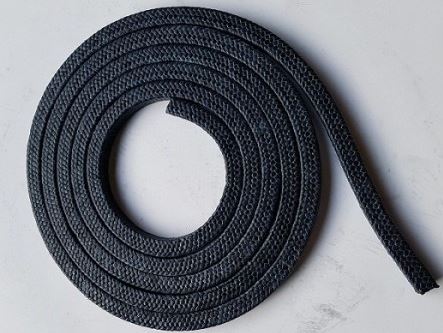

	테프론함침 그라파이트섬유 팩킹 팽창흑연 얀을 P.T.F.E 필름으로 피복하여, 단면각형으로 편조한 코일팩킹입니다. 각 재질별 장점을 살린 그랜드팩킹으로 주재료가 팽창흑연이어서 씰성, 내구성이 우수하고, 표면을 P.T.F.E로 피복하여 축저항이 매우 작아지는 특징을 가집니다.

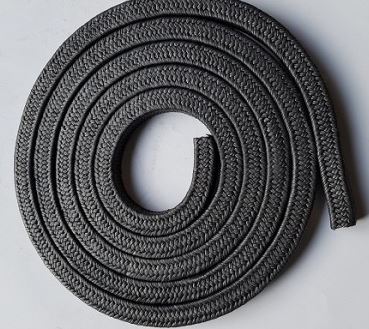

	그라파이트섬유 패킹 그라파이트얀섬유를 조밀하게 편조한 팩킹으로 금속선을 보강재로 넣지 않아 고온회전기기에 적합한 제품입니다. 왕복 운동기기에는 다른 아답터 패킹과 조합하여 사용합니다

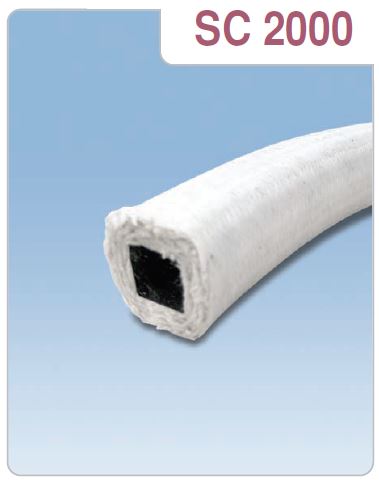

	해치카바 패킹 탄력성이 좋은 특수고무를 내장재로 하여 내약품성이 좋은 섬유를 편조한 후 PTFE 섬유로 감싼 제품입니다. 내약품성이 우수하고 탄력성이 좋아 반복사용도 가능한 TANK LIP SEAL용 패킹으로 적합 합니다.	사용온도 : 120℃ (Use Temperature : 120℃)

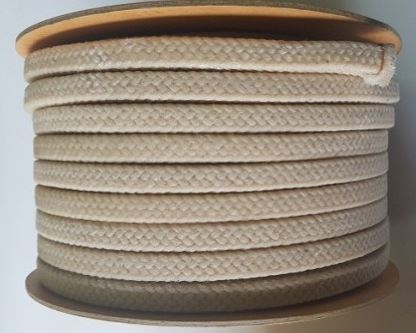

	스탄주브 패킹 고품질의 순면사를 치밀하게 편조한여 화학적으로 안정된 파라핀을 함침한 제품이다.
	테프론섬유 편조 패킹 P.T.F.E 섬유를 8면 또는 격자편으로 편조한 팩킹으로 내약품성 및 내식성이 극히 우수하여 팩킹에 희한 유체의 오염을 방지하는 용도에 적합한 팩킹으로 거의 모든산,알칼리용,회전기기,왕복운동기기,밸브등에 사용된다.
	데프론함침 그라파이트 섬유 패킹 팽창흑연 얀을 P.T.F.E 필름으로 피복하여, 단면각형으로 편조한 코일패킹입니다. 각 재질별 장점을 살린 그랜드패킹으로 주재료가 팽창흑연이어서 씰성,내구성이 우수하고,표면을  P.T.F.E로 패복하여 축저항이 매우 작아지는 특징을 가집니다.
	흑연입 데프론 섬유 패킹 P.T.F.E에 흑연과 윤활유를 가공에 의해 일체화한 섬유사를 단면각형으로 견고하게 편조한 코일패킹이다. 자체 윤할성과 내구성, 열전도성이 우수하여 석유화학,케미칼,동력산업에 유용하게 쓰인다.
	윤활유입 탄화섬유 패킹 탄소섬유를 P.T.F.E 분산액과 함침하여 격자편으로 조밀하게 직조한 패킹으로 내열성과 내양품성이 우수하며, 마찰열의 발산이 용이하고 수명이 길다. 부식성유체,증기,유기용제,탄화수소,각종우류,회전기기,밸브,회전펌프,교반기,플랜지 등에 사용된다.
	그라파이트 섬유 패킹 그라파이트얀섬유를 조밀하게 편조한 패킹으로 금속선을 보가재로 넣지 않아 고온회전기에 적합한 제품입니다. 왕복 운동기기에는 다른 아답터 패킹과 조합하여 사용합니다.
	윤활유입 데프론섬유 편조 패킹 데프론섬유패킹에 특수윤활제를 함침시킨 패킹으로 내식성이 가장 우수한 패킹이다. 거의 모든 약품에 사용가능하며, 기계적강도가 강하며, 내마모성도 우수하다. 부식성유체,염산 초산 및 각종 화학양품, 펌프 왕복운동기기, 회전기기등에 사용된다.
	윤활유입 데프론함침 아라미드 검유 패킹 아라미드섬유사에 P.T.F.E를 함침시켜 직조한 패킹으로 매우 높은 인장장도를 가짐으로 이송하는 유체내의 슬러지가 많아 패킹의 조직이 쉽게 파괴되고 패킹을 자주 교환해야 하는 부위에 사용하면 극대의 효과를 낼 수 있는 패킹이다. 물,해수,공업폐수,산 및 알칼리용액,각종 유기용제 등에 사용된다.
	윤활유입 데프론함침 탄화섬유 패킹 탄화섬유사를 P.T.F.E 디스퍼젼과 윤활유를 함침시킨뒤 단면 각형으로 편조한 코일패킹으로 펌프용으로 사용시 내열, 내약품성이 우수하며, 자시윤활성이 뛰어나 마찰열에 의한 패킹의 손상이 적어 수명이 연장된다. 산, 알칼리용액, 해수, 공업용폐수 등에 사용된다.
	구리스 패킹 고품질의 순면사를 치밀하게 편조하여 화확적으로 안정된 특수 그리스를 처리한 패킹으로서  SLEEVE 마모를 원하지 않는 저속 PUMP나 황동으로 만들어진 SLEEVE에 적합한 제품이다.
	윤활유입 데프론함침 면패킹 양질의 면사를 팔편 또는 격자편으로 편조하여 제조한 팩킹으로 특수윤활재와 고순도의 PTFE액이 함침되어져 SLEEVE의 손상을 우려해야하는 펌프 또는 선박용에 탁월한 기능올 보유한 팩킹이다.
	해수용 폄프 패킹 해수용 패킹은 최고품질의 원사에 윤활유를 혼합하여 만든 패킹으로 해수와의 접촉시에 높은 습윤강도를 제공합니다. 해수용 패킹은 담수,해수에 사용하기위한 패킹으로 해양 및 물 전송에 이상적인 선택입니다.

GLAND PACKING TECHINICAL DATA



1. PACKING 길이 (Length of Packing)

2. PACKING 장착 및 조정 (Stuffing and Adjustment of Packing)

1) 교환시 사용하던 PACKING 전량 교환

Remove all the old packing from the stuffing box.

2) BOX 내부를 깨끗이 청소한다.

Clean the inside of the stuffing box.

3) 적당한 SEAL 조제를 사용한다.

Use proper seal compounds.

4) 축의 손상부분을 수리한다.

Repair the defective part of stem.

5) PACKING 재질 및 폭을 확인

Check material and width of packing.

6) 축경과 동일한 축을 이용한 필요한 길이를 절단하며 조작 순서는 다음과 같다.

Cut the packing into proper length by using the stem with the stem dia.

Working procedures are as below.



7) 최하부의 PACKING은 5~10% (최고 20~30%) 압축하여 예압을 가한다.

For the lowest part of packing, add pre-pressure by 5~10% (Max. 20~30%) compression.

8) 체부압력은 유체압력에 대하여 통상 1.2~1.5배로 한다.

Maintain seating pressure 1.2~1.5 times as high as fluid pressure.

9) 충전이 완료된 후 조금 조여서 10~20분 방치한 후 다시 풀어서 강하게 조여준다.

After seating, tighten slightly and leave it 10~20 minutes. Unfasten and, then, tighten it strongly again.

10) 무부하운전을 시켜 발열, 누설 등을 CHECK한 후 부하 운전토록 한다. 부하 운전시 축은 1~2시간에 정상온도가 되도록 하여야 한다.

그 온도는 실온보다 30~40℃가 높아도 정상으로 판단된다.

Check heat-generation and leakage during the operation under no loading.

And operate with loading. For the load operation, the stem should reach normal temperature in 1~2 hours.

The temperature higher than room temperature by 30~40℃ is regarded as normal.

11) 조임 후 PACKING 폭의 1/2 정도의 간격을 둔다. (1개 추가)

After tightening, leave a space of 1/2 packing width. (add 1 more packing)



3. 운전 시, 운전 중 주의사항 (Cautions during Operation)

1) 회전시 축의 진동은 0.07mm이하로 한다.

Stem vibration should be below 0.07mm when rotating.

2) 온도 상승이 급격할 때는 조임하중을 증가시킨다.

Reduce the tightening load when it shows the very sharp increase of temperature.

3) 누설이 증가시 BOLT 조임을 추가로 하여 증채는 최대 1회전으로 하며 통상 1/2~1/6회전으로 조정한다.

Add the bolt tightening when the leakage increases. Maximum bolt tightening should be adjusted by maximum one

ratetion, but normally adjusted by 1/2~1/6 rotation.

4) 가동 중 누설이 없으면 축의 마찰열의 방산이 되지 않으므로 적절한 누출량을 확보한다.

If there is no leakage during operation, maintain the proper leakage volume not to emit the friction heat of stem.



4. 보 관 (Storage)

1) PACKING이 변질되지 않도록 보관한다.

즉, PACKING에는 각종 윤활유가 포함되어 있으므로 직사광선, 산소, 오존, 고온다습에 영향을 받지 않도록 보관한다.

Store the packing to be unchanged. Avoid direct rays, oxygen, ozone or high temperature humid surroundings

because the packing includes various lubricans.

2) 먼지, 불순물 등 이물질이 묻지 않도록 한다. (축의 손상요인이 크다.)

Reduce the tightening load when it shows the very sharp increase of temperature.

3) 해풍에 주의해야 한다.

Avoid the sea wind.

Packing with Lantern Ring	Normal Packing
