링조인트 Ring Joint Gasket (RTJ)

링조인트가스켓 2022. 10. 12. 17:28

링 조인트 가스켓트는 고온, 고압의 증기, 가스 용제 등을 취급하는 프로세스 라인의 일반 배관기기를 시초로 Tower, 고압용기, 밸브의 본네트 등의 진공에서 700 kg/cm² 의 광범위한 범위에서 사용되고 있으며 석유 정제공업, 석유 화학 공업, 무기 화학 공업 및 화력 발전소에 없어서는 안 될가스켓입니다.

링 조인트 개스킷은 RTJ 플랜지와 관련하여 사용되며 두 개의 결합 플랜지 사이에 강력한 씰링을 합니다. 플랜지가 볼트로 고정되면 링 조인트 개스킷이 플랜지의 홈에 압착되어 결합 플랜지 사이에 단단히 밀봉됩니다. 플랜지의 파손을 방지하기 위해 링 조인트 개스킷의 재질은 플랜지의 재질보다 부드러워야 합니다.

“R” Ring Type Joint의 대표적인 형상으로는 “Oval”과 “Octagonal” Type이 있으며 압력 등급별 치수는 API Spec 6A, ASME B16.20 및 JPI-7S-23에 명기되어 있습니다.

RING JOINT GASKET
	단면 모양에 따라 R 팔각형 개스킷과 R 타원형 링 개스킷으로 나뉩니다. Style R 개스킷은 최대 5,000 PSI의 압력에 적용됩니다. 링 개스킷은 semi-pressure energized ring gasket으로 평가 됩니다. API 6B 및 ASME / ANSI B16.5 플랜지에 적합하도록 API 6A 및 ASME B16.20으로 제조됩니다. Style R 링 조인트 개스킷은 API 6A> ASME / ANSI B16.5> MSS SP44 (ASME 16.47 SERIES A)> BS 1560 플랜지에 적합하도록 제조 됩니다. R 팔각형 개스킷 은 팔각형 단면으로 설계되었습니다. R 팔각형 개스킷의 평균 직경은 개스킷 홈의 평균 직경보다 약간 큽니다. 링 개스킷과 개스킷 홈의 베벨면 사이의 각도는 약 23 °입니다. 팔각형 모양은 현대적인 평평한 바닥 그루브 플랜지에만 맞습니다. R 타원형 링 개스킷 은 타원형 섹션으로 제조됩니다. 타원형 링은 둥글고 평평한 바닥 링 홈 플랜지에 맞습니다. R 팔각형 개스킷과 R 타원형 링 개스킷은 비슷한 기능을 합니다. 압축력이 가해지면 초기 라인 접촉 또는 테두리 동작으로 밀봉됩니다. 그러나 R 타원형 링 개스킷은 팔각형보다 밀봉 효율이 낮습니다.

	Style RX 개스킷 은 API 6B 및 ASME / ANSI B16.5 플랜지에 적합하도록 API 6A 및 ASME B16.20 표준을 만족시킵니다. Style RX Gasket은 스타일 R 가스켓을 기반으로 한 특수한 종류의 팔각형 가스켓이 개발 및 개선 되었습니다. 개스킷과 링 조인트면, 특히 외부면 사이의 접촉으로 밀봉 성이 우수하며, 우수한 밀봉 성능을 유지하기 위해 단단히 고정되어 있습니다. Style RX 개스킷은 최대 5,000 PSI의 압력에 사용됩니다. RX 링 조인트 개스킷은 압력 활성화 링 개스킷의 한 종류입니다.
	특수한 종류의 팔각형 개스킷 중 하나 인 Style BX 는 API 6A에 따라 제조되며 고압 API 6BX 플랜지에 사용하기에 적합합니다. Style BX는 최대 20,000 psi의 압력에서 사용하도록 설계되었습니다. 모든 BX 크기에는 씰링면에서 압력을 균등화하기위한 압력 완화 구멍이 있습니다. BX 링 타입 조인트 개스킷은 압력 활성화 링 개스킷의 한 종류입니다.
	유형 SRX 및 SBX 개스킷 은 유형 RX 및 BX 개스킷과 동일한 디자인입니다. API 17D에 따라 제조되며 해저 웰 헤드 및 수목 장비에 적용됩니다. "S"는이 개스킷에 양쪽의 링 개스킷 뒤에 갇힌 액체가 ID 보어로 흐르도록하기 위해 교차 드릴 구멍이 있음을 나타냅니다. SRX 링 개스킷은 일반적으로 수중 6BX 및 / 또는 17D RTJ 플랜지로 설계됩니다.

사용상 특징

1, 오발링조인트나 옥타고날 링조인트-최대350Kg/cm㎠까지 사용되며

2, 그이상의 고압에는 BX형을 주로 사용함.

3, 일반적으로 오발링조인트 나 옥타그날링조인트 나 SEAL 성은 별 차이가 없음.

4, RX형은 일반적인 프랜지의 Groove에 사용이 가능하나 BX형은 API STD-6BX 프랜지를 사용 해야됨.

5, 가스켓과 프랜지와의 경도차가 없을시 장착시 높은 체결압을 필요로 하므로 프랜지의 손상이 우려 되므로 가스켓과 프

랜지의 경도 차이를 HB30정도가 적합.

HARDNESS VALUE

MATERIAL	UNS NUMBER	MAXIMUM HARDNESS *BRINELL ROCKWELL B**	IDENTIFICATION
Soft Iron		90 56	D
Low Carbon Steel		120 68	S
4 - 6% Chrome 1/2% Moly	K42544	130 72	F5
Type 304 Stainless Steel	S30400	160 83	S304
Type 316 Stainless Steel	S31600	160 83	S316
Type 347 Stainless Steel	S34700	160 83	S347
Type 410 Stainless Steel	S41000	170 86	S410
Titanium Grade 2	R50400
Alloy 600	N06600	200
Alloy 625	N06625	200
Alloy 800	N08800	200
Alloy 825	N08825	160
Hastelloy	N10001	200
Alloy C276	N10276	200
SMO 254	S32154	180
Zeron 100		200
Super Duplex	S31803

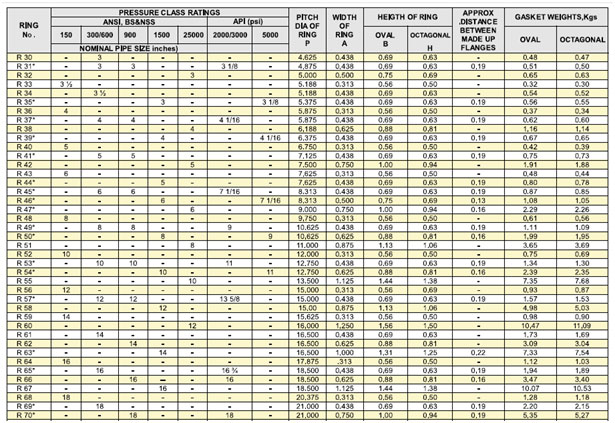

>> R RTJ 개스킷

R 링 타입 조인트는 API 6B, ASME / ANSI B16.5 플랜지에 적합하도록 API -6A 및 ASME B16.20 표준에 따라 제조됩니다. 타원형 및 팔각형 구성으로 제공되는 타원형 링은 원형 및 평평한 바닥 링 그루브 플랜지에 적합하고 팔각형은 현대적인 평면 그루브 플랜지에만 적합합니다.

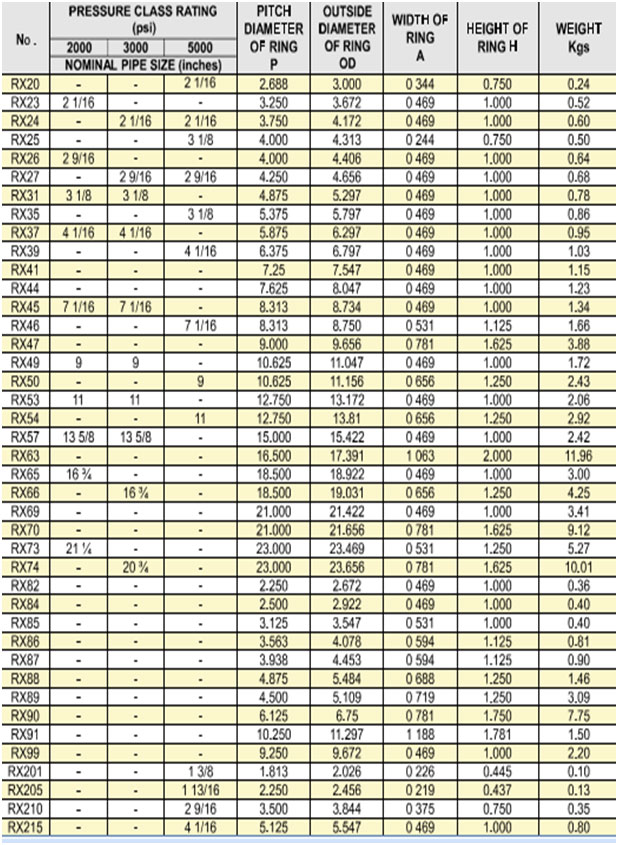

>> RX RTJ 개스킷

RX 링 유형 개스킷은 API 6B, ASME / ANSI B 16.5 플랜지에 적합하도록 API-6A 및 ASME B 16.20 표준에 따라 제조됩니다. RX는 R 팔각형 개스킷의 압력 활성화 버전이며 R 유형 평평한 바닥 홈에 맞습니다. RX는 높이가 증가하고 내부 압력을 사용하여 내부 압력이 증가함에 따라 씰을 활성화하고 개선합니다. 일부 RX 크기에는 씰링면의 양쪽에 압력을 균등화하기위한 압력 릴리프 구멍이 있습니다.
