테프론가스켓 Teflon / PTFE Gasket Polytetrafluoroethylene

테프론가스켓 2022. 10. 12. 17:37

테프론은 불소수지의 다른 이름입니다. PTFE 소재 (Polytetrafluoroethylene, 또는 Teflon®-테프론)는 대단히 높은 열안정성과 내화학성, 그리고 높은 융점(-200 ~ +260°C, 단기사용 : 300°C)을 가지는 결정성 소재입니다.

또한 매우 우수한 슬라이딩 특성, 우수한 전기 저항성 및 비 첨착성 표면의 특성을 나타냅니다.

반대로 PTFE소재는 낮은 기계적 강도와 다른 소재에 비해 높은 비중을 가지고 있습니다.

기계적 특성을 향상 시키기 위해서 유리섬유나 탄소섬유를 첨가제로 사용하여 보강할 수 있습니다.

PTFE의 화학적 구조 특성상 주로 압축공정 (compression procession)을 사용하여 반제품을 제조하고 절삭/가공 공구로 가공됩니다.

- PTFE Powder를 압축하여 SHEET, 봉, 관, 섬유형태로 가공후, 2차 가공을 통하여 현장에 적용가능한 제품을 생산, 납품한다.

- 회전체에 대한 적용은 대상물에 따라 직조 방법이 달라지므로 사전에 충분한 검토가 필요하며, 제작에 시간이 필요하므로 여유를 갖고 준비를 하여야 한다.

Three Types of PTFE (Teflon®) Materials?

Virgin Teflon®

Virgin Teflon 개스킷은 순수한 재료로 가장 비용 효율적인 유형의 PTFE 재료이다 우수한 물리적, 전기적 절연 특성을 가지고 있기 때문에 대부분의 일반 분야에 사용됩니다.

Filled Teflon®

Filled Teflon 개스킷은 밀봉성을 개선하기 위해 물질이 첨가 된 Virgin PTFE 재질로 만들어집니다. 개스킷 재료는 강한 물리적 특성을 나타내며 용도에 따라 재료를 향상시키는 데 사용되는 필러의 유형에 따라이 강도가 변경 될 수 있습니다.

- 유리섬유나 스테인레스스틸등의 재료를 첨가하여 제작한다.

Expanded Teflon®

Expanded Teflon 개스킷은 재료 전체에 균일 한 인장 강도를 생성하는 방식으로 확장되는 Virgin PTFE재질로 생산됩니다. 이 공정은 구조적 약점을 가지지 않고 일반 재료보다 더 유연하여 불규칙한 표면에도 적용할 수있는 PTFE 재료를 만듭니다. 또한 첨가제가 첨가되지 않았기 때문에 Virgin PTFE의 고유 한 내 화학성을 가집니다.

PTFE 소재 특성
Nonstick	비점착성	PTFE에는 거의 모든 물질이 달라붙지 않는다
Low coeffieient of friction	저마찰계수	PTFE의 마찰계수는 부하, 미끄러짐 속도, 사용된 PTFE의 종류에 따라 약 0.05~0.2의 범위이다
Non wetting	비유성	물이나 기름이 잘 묻지 않기 때문에 청소가 용이하다.
Heat resistance	내열성	205℃미만에서는 PTFE의 분해는 불가능하다. 205℃ ~290℃사이 에서의 분해는 미미하며, 290℃~315℃에서는 간헐적 사용이 가능하다.
Unique electrical properties	전기적특성	광역주파수대에걸쳐 매우 높은 절연성, 낮은 손실률, 우수한 표면 저항률을 가진다.
Crygenic stability	저온내구력	극저온에서 물리적 특성유지(-270℃)
Chemical resistance	내화학성	알칼리 금속, 불소화합체를 제외한 대부분의 화학약품에 대해 내화학성을 가진다.

테프론의 일반적 적용 분야

① 반도체 제조 관련 설비 (밸브·콕 · 이음새 · 패킹 · 빌로우즈 · 개스킷 · 튜브·라이닝재 · 필터 등 )

② 일반 기계류·자동차 부품 (베어링·색도관등의 접동 용도 )

③ 전기 절연재 (테이프·필름·코넥터·터미널·전선 피복　등 )

④ 가스, 수도관의 씰용 테이프·부엌용기비점착 코팅재·대형 지붕재·어패럴용 다공막 등 )

	TH 4025 : PTFE Cushion Gasket	Pressure 20kgf/cm² Max Temperature 150°C Max 탄력있는 압축비석면판을 쿠션재로 이용하여 PTFE로 피복한 가스켓 이다.


	TH4026 : PTFE or Material Filled PTFE	Density 2.2 ~ 2.3 g/cm³ Temp. (°C) -200 ~ 200 PH 0~14 밸브,기계구조물, 정밀기계장치 등에 주로 사용되며 기계가공성이 우수하여 아주 정밀한 제품도 가공이 가능함
	TH4027 : PTFE Soild Gasket 불소수지 솔리드 가스켓	Pressure 10kgf/cm² Max Temperature 100°C Max 불화에틸렌수지로 성형한 PTFE SHEET를 소정의 평면상으로 가공한 가스켓이다. 내부 충진제로 Carbon과 Glass 등을 사용하면 사용범위를 한층 더 넓힐 수 있다.
	TH4028 PTFE Serration Gasket 불소수지 톱니형 가스켓	Pressure 20kgf/cm² Max Temperature 150°C Max 일반 PTFE GASKET의 문제점인 Creep문제를 개선하기 위해 가스켓 마찰면에 Serration을 추가하여 만든 제품임.
	TH4029 SOFT PTFE	Maximum Service Pressure 40Kg/cm² Maximum Service Temp. -196˚C ~ 260˚C 높은 신축성으로 표면이 고르지 않은 플랜지에 적용 가능
	TH4029 GLASS FILLED PTFE	Pressure range 0 ~120psi Temperature range -200˚C ~ 260˚C 15~25% 유리섬유로 보강된 개스킷으로 Cold-Flow현상 개선.
	TH4030 PTFE joint sealant PTFE 조인트 실란트	불화에틸렌수지 제품으로 부식이 매우 심한 조건에서 안전하며 간편하고 경제적으로 밀봉 역할을 할 수 있는 만능 가스켓.
	JIC 8305 Solid Gasket 4불화 에틸렌수지로 성형한 PTFE Sheet를 평면상으로 가공한 가스켓이다. Cold-Flow (클립현상)이 발생되기 쉬우므로, 적용시 유의하여야 한다.	Maximum Service Temp. 100℃ Maximum Service Pressure 10kgf/cm2
	JIC 8305G Reinforced Gasket 4불화 에틸렌수지에 무기질 충진제 등을 사용하여 사용범위를 한층 더 넓힌보강형 제품으로, PTFE의 약점인 Cold-Flow (클립현상)을 개선하였으며,내열, 내약품성을 가지고 있어 각종 화학약품 라인의 가스켓으로 적합하다.	Maximum Service Temp. 200℃ Maximum Service Pressure 40kgf/cm2
	JIC 8310 Enveloped Gasket	Maximum Service Temp. 150℃ Maximum Service Pressure 20kgf/cm2 탄력있는 Cushion재 (압축비석면판, 고무판 등)를 PTFE박판으로 피복한 가스켓으로 화학적 안정성이 뛰어나다.
	JIC 8313 Jacketed Gasket	Maximum Service Temp. 150°C Maximum Service Pressure 20kgf/cm2 탄력있는 Cushion재( 압축비석면판, 고무판 등)를 PTFE박판으로 피복하고 Out Dia. 쪽을 봉합한 가스켓이다. 외부로부터 유체가 침투하더라도 중심재 오염을 방지할 수있는 특징이 있다.
	JIC 8312 Expanded Sheet Gasket	Maximum Service Temp. 260°C Maximum Service Pressure 20kgf/cm2 내약품성이 현저히 우수한 4불화 에틸렌수지를 팽창성형한 특수 PTFE Sheet를 소정의 평면상으로가공한 가스켓. 가공성이 뛰어나 어떠한 형태든지 직접 가공하여 적용개소에 설치가능하며 화학약품울 취급하는 라인 및 비오염성 라인 등에 적용 가능

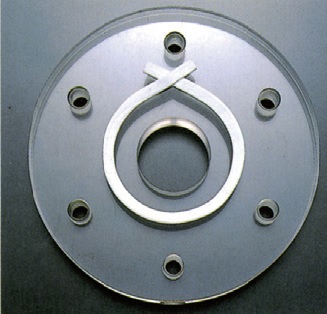

	JIC 6066 Expanded Joint Sealant Gasket PTFE를 원료로 하여 화학성이 강한 곳에 사용되며, 강하고 질긴 성질을 가진 반면에 부드러운 성질을 가져 불균일한 표면이나 힘을 많이 가할 수 없는 곳에 끈을 연결하는 것과 같이 쉽게 사용이 가능.	Maximum Service Temp. 260°C Maximum Service Pressure 20kgf/cm2 PTFE Joint Sealant 장착방법 1. 장착부위면을 깨끗이 한다. 2. 길이를 측정한 다음 절단한다. 3. 접착테이프 보호지를 떼어낸다. 4. 장착부위 중앙에 천천히 부착. 5. 최종마무리는 그림과 같이 서로 교차하여 처리한다
